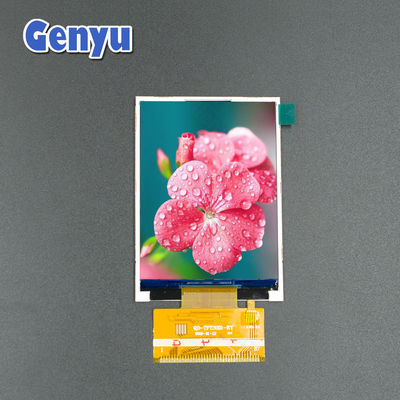

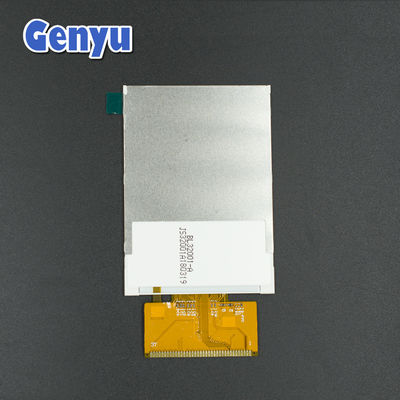

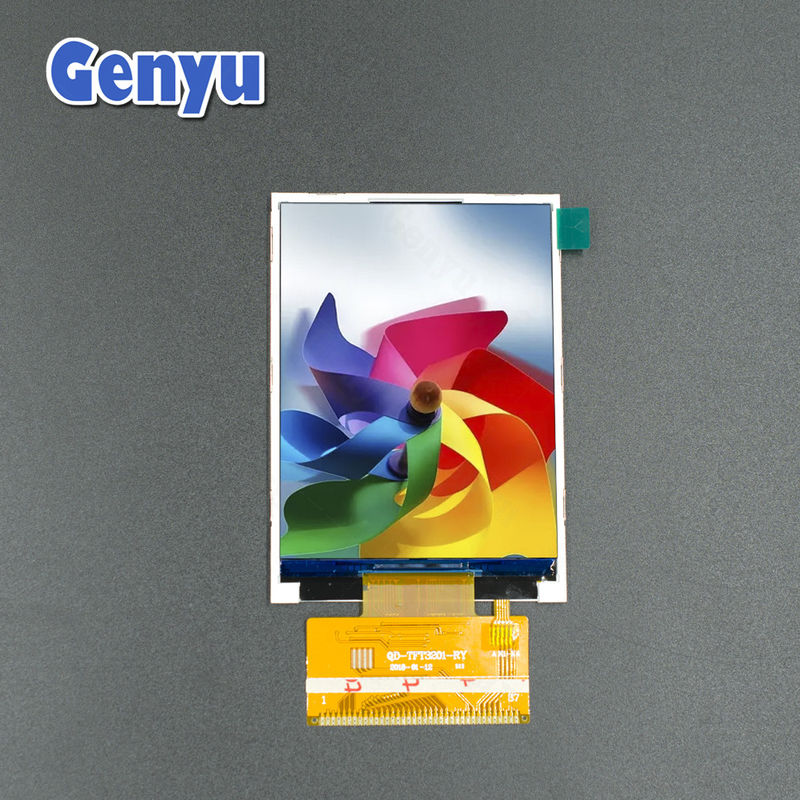

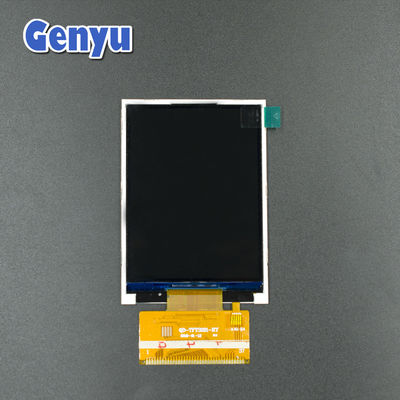

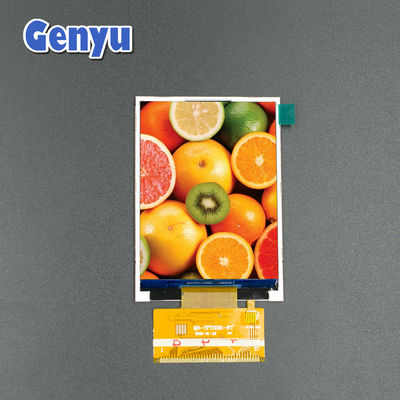

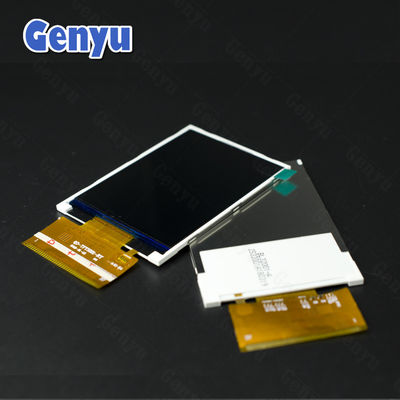

MCU Arayüzü 3.2 Inch TFT LCD Ekran 240x320 Piksel ILI9341 37pin FPC

MCU Arayüzü 3.2 Inch TFT LCD Ekran 240x320 Piksel ILI9341 37pin FPC

Marka Adı:	Genyu
Model Numarası:	GY32001A0-00
Adedi:	1000 parça
fiyat:	Pazarlık edilebilir
Ödeme Şartları:	T/T, Paypal, Western Union, MoneyGram, Kredi Kartı
Tedarik Yeteneği:	300 bin adet/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

RoHS, ISO9001: 2015

Panel Boyutu:

3,2 inç (diyagonal)

LCD çözünürlüğü:

240x320 nokta

Görme açısı:

saat 12

Sürücü IC:

ST7789V3

Arabirim:

MCU 8/16 bit

FPC:

37PİN

Ambalaj bilgileri:

Anti-plastik tepsiler ve karton kutular

Yetenek temini:

300 bin adet/ay

Vurgulamak:

3.2 inçlik TFT LCD ekranı

37 tuşlu TFT LCD ekranı

ILI9341 3

Ürün Tanımı

3.2 inç TFT LCD Ekranı 240x320 Piksel ILI9341 MCU Arayüzü ile 37 pin FPC

3.2 inçlik TFT LCD'yi bağlamak ve kullanmak:

Adım 1Ekranı mikrodenetleyicinize bağlayın.
Adım 2: Gerekli kitaplıkları yükleyin (örneğin, Arduino için Adafruit_GFX ve Adafruit_ILI9341).
Adım 3: Ekranı başlatmak için kod yazın ve grafik çizmeye veya metin göstermeye başlayın.
Adım 4: Ekran dokunmatik yeteneklere sahipse, dokunmatik işlevselliği de başlatabilir ve kullanıcı girişini işleyebilirsiniz.

Örnek projeler:

Arduino Hava Durumu İstasyonu: Ekranda gerçek zamanlı hava durumu verilerini (sıcaklık, nem, vb.) gösterir.
Dijital Saat: Zamanı gösteren ve alarm veya sıcaklık ekranları gibi diğer özellikleri içerebilecek küçük bir Arduino tabanlı saat.
Robotlar için Kontrol Arayüzü: Robot sistemleri için canlı veri ve kontrol arayüzleri gösterir.
Mini Media Player: Fotoğraf, müzik bilgileri veya hatta medya oynatma desteği eklendiğinde video görüntüleyen küçük bir proje.
Oyun Konsolu: Retro oyun emülatörü gibi basit bir el oyun sistemi, bu ekranı grafik için kullanabilir.

Temel parametreler:

Hayır, hayır.	BİLGİ	Özellikler
1	Ürün Adı	3.2 inçlik TFT LCD
2	LCD Tipi	TN İletişim
3	Görme açısı	Saat 12'de.
4	Karar	240x320 nokta
5	Çalışma sıcaklığı	-10~+60°C
6	Depolama sıcaklığı	-20~+70°C
7	FPC konektörü	37PIN, lehimleme tipi
8	Sürücü IC ((COG)	ILI9341V
9	Arayüz	8/16 bit Paralel/MCU
10	Arka ışık tipi	6 LED, Beyaz
11	Çizelge Boyutu	55.04 ((H) * 77.7 ((V) * 2.4 ((D) mm
12	Etkin Alan	48.6(H)* 64.8 ((V) mm

MCU Arayüzü 3.2 Inch TFT LCD Ekran 240x320 Piksel ILI9341 37pin FPC 0

TFT Ekranları (0.42 inç~10.11 inç ):

Biz esas olarak küçük-orta boyutlu TFT LCD ekranları geliştiriyoruz, boyutları aşağıdaki gibi.

-- Dikey Tipi:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".

---Yatay Tipi:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".

--- Çubuk Türü:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".

---Kavre Türü:1.3", 1.44", 1.54", 3.95".

--- yuvarlak şekil:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

---RTP

--- CTP

---Arka ışık

Bazı parçalar isteklerinize göre özelleştirilebilir.

FPC, arayüz, dokunmatik panel, kapak camı ve arka ışık dahil.

MCU Arayüzü 3.2 Inch TFT LCD Ekran 240x320 Piksel ILI9341 37pin FPC 1

Teknik özellikler:

1.TFT (En ince film transistörü) teknolojisi

TFT LCD: İnce filmli transistor teknolojisi, her pikselin bir transistör tarafından kontrol edildiği aktif matris LCD'nin bir türüdür.Bu, daha keskin renkler ve daha hızlı tazeleme oranlarıyla daha eski pasif matris LCD'lere göre daha iyi görüntü kalitesi ile sonuçlanır.
Arka ışıklandırma: Ekran, ekranı aydınlatmaya yardımcı olan ve çeşitli ışık koşullarında görünür hale getiren bir LED arka ışık kullanır.
Görme açısı: TFT ekranları iyi görüntüleme açılarına sahiptir, ancak IPS (In-Plane Switching) gibi daha gelişmiş ekran teknolojileri kadar geniş olmayabilirler.

2.Arayüz Seçenekleri

SPI (Serial Peripheral Interface): Özellikle gömülü sistemlerde bu ekranlar için en yaygın arayüz. Paralel iletişimden daha az pin kullanır, bu da sınırlı I / O pinleri (örneğinArduino,ESP32,STM32, vb.).
Paralel: Bazı 3.2 inçlik TFT LCD'ler paralel kullanırl iletişim, daha fazla pin gerektirir ama daha hızlı veri aktarımı sağlar. Genellikle daha yüksek tazeleme oranı gerektiren projeler için kullanılır.
