Genyu 2.0 Inch TFT LCD Ekran Modülü 176x220 Nokta Çözünürlüğü ve 22 Pin Arayüzü

Marka Adı:	Genyu
Adedi:	Standart
fiyat:	$1.75-1.95

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Ekran Tipi:

TFT

Ekran Boyutu:

2.0 inç

Çözünürlük:

176(RGB)x220 nokta

Arayüz:

8BIT MCU

Görüntüleme Yönü:

saat 12

Ekran Rengi:

65K/262K

Sürücü IC'si:

ILI9225G

Arka ışık:

3 adet beyaz LED

Çalışma Sıcaklığı:

-20~+70°C

Aktif Alan:

28,03(G)*35,04(Y) mm

Güç kaynağı:

3,3V

Modül Boyutu:

36,10(G)*51,90(Y)*2,40(D) mm

görüş alanı:

28,03(G)*35,04(Y) mm

Depolama Sıcaklığı:

-30~+80 °C

Bağlantı Yöntemi:

COG + FPC

Vurgulamak:

2.0 inç TFT LCD Ekran

176x220 nokta TFT LCD Modül

22 pin TFT LCD Panel

Ürün Tanımı

Genyu 22 Pin LCD Ekranı - 2.0 Inç TFT Modülü

176×220 nokta çözünürlüğü ile küçük renkli ekran, çeşitli endüstriyel ve elektronik uygulamalar için idealdir.

Pin Yapılandırması

Pin	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21-22
Simge	A	K	NC	NC	NC	VDD	D7	D6	D5	D4	D3	D2	D1	D0	RD	WR	RS	CS	TE	Dönüştür	GND

Temel Özellikler

LCD Tipi: TFT
Arayüz: 8 bit MCU
Sürücü IC: ILI9225G
Görme açısı: 12:00
Güç kaynağı: 3.3V
Arka ışık: 4 PCS beyaz LED

Teknik özellikler

Gösterim Yöntemi	2.0 inçlik TFT ekranı
Modül Boyutu	36.10 ((W) × 51.90 ((H) × 2.40 ((D) mm
Görme Alanı	28.03 ((W) × 35.04 ((H) mm
Çalışma sıcaklığı	-20 ila +70°C
Depolama sıcaklığı	-30 ila +80°C
Bağlantı Yolları	COG + FPC

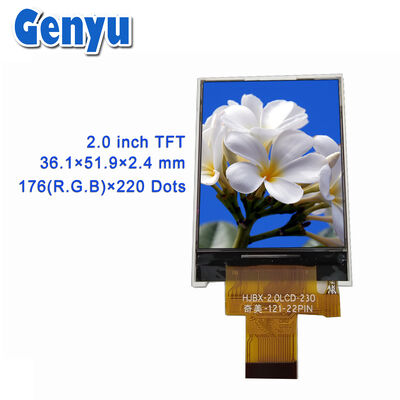

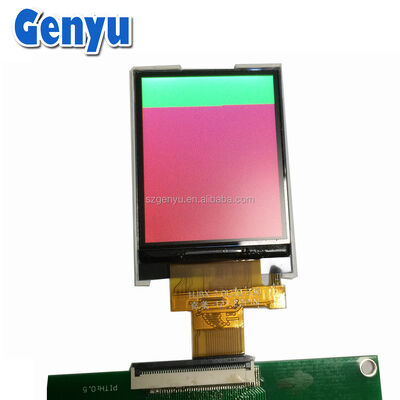

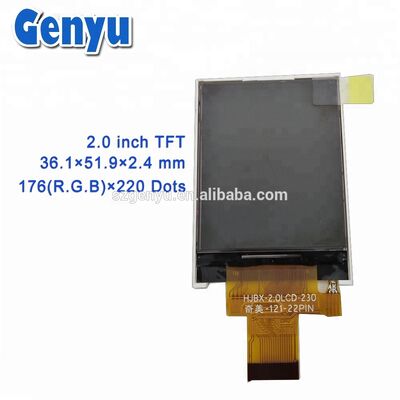

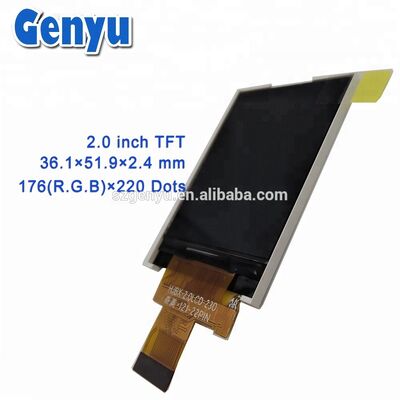

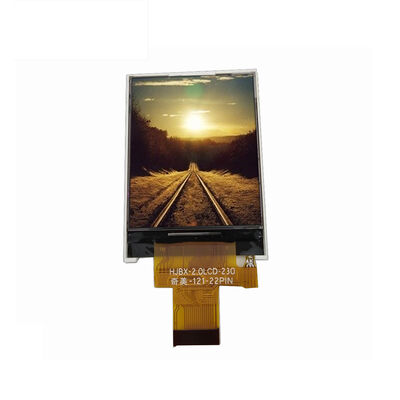

Ürün Resimleri

İlgili Ürünler

Çeşitli uygulama gereksinimlerini karşılamak için kapsamlı bir TFT LCD ekran yelpazesi sunuyoruz:

TFT LCD Boyutu	0.96", 1.0", 1.06", 1.28", 1.3", 1.44", 1.54", 1.77", 2.0", 2.2", 2.4", 2.8", 2.95", 3.13", 3.2", 3.5", 4.3", 7.0"
Görünüm açısı	IPS Tam görüntü açısı, 12:006:00
Arayüz	RGB, SPI, I2C, 8080, 6800, seri port, paralel port, özelleştirmeyi destekle
FPC	Çekici Bağlantı, Lehim Türü, Destek özelleştirme

Daha fazla veri sayfası ve örnek için lütfen bizimle iletişime geçin.
