Beyaz veya mavi arka ışıklı el cihazları için SPI arayüzü ve ST7567 Sürücü IC ile COG LCD Ekranı

Marka Adı:	Genyu
Adedi:	1
fiyat:	$1.90-2.40

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Ekran Tipi:

FSTN, Aktarıcı, Pozitif

Çözünürlük:

128x64 nokta

Sürüş yöntemi:

1/65 GÖREV, 1/9 BAIS

Görüş Açısı:

saat 6

Arayüz:

SPI Arayüzü

Sürücü IC'si:

ST7567

Modül Boyutu:

58,5*39,7*5,2 mm

Arka ışık:

Beyaz veya Mavi

görüş alanı:

53,60*28,60 mm

Çalışma sıcaklığı:

-10~60°C

Depolama Sıcaklığı:

-20~70°C

Bağlantı türü:

COG + FPC

Güç kaynağı:

Vop=8,2 V; Vdd=2,8V

Ekran Boyutu:

2,15 İnç

Pin Sayısı:

Vurgulamak:

SPI Arayüzü COG LCD Ekran

ST7567 Sürücü IC FSTN Pozitif LCD

Beyaz veya Mavi Arkadan Aydınlatmalı 128x64 Nokta LCD

Ürün Tanımı

ST7567 Kontrolcülü COG LCD Ekran 128x64 Nokta Ekran

Elde taşınabilir cihazlar ve gömülü uygulamalar için özel olarak tasarlanmış, 128x64 nokta matris çözünürlüğüne sahip yüksek kaliteli FSTN pozitif LCD ekran.

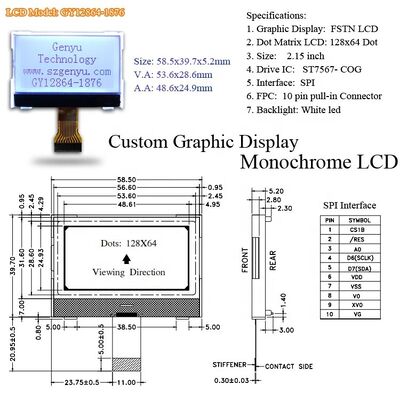

SPI Arayüz Pin Yapılandırması

Pin	1	2	3	4	5	6	7	8	9	10
Sembol	CS1B	/RES	A0	D6(SCL)	D7(SDA)	VDD	VSS	V0	XV0	VG

Teknik Özellikler

Ekran Tipi: FSTN LCD ekran, 128x64 nokta matris ekran
Teknoloji: Transmisif LCD ekran, Pozitif tip
Arayüz: 4 telli SPI
Sürücü IC: ST7567 (COG - Chip On Glass)
Görüş Açısı: 6 SAAT
Güç Kaynağı: Vop=8.2V; Vdd=2.8V
Arkadan Aydınlatma Seçenekleri: Beyaz veya Mavi LED

Fiziksel Boyutlar

Yapı: LCD + IC + FPC + BL

Modül Boyutu: 58.50×39.70×5.20 mm

Görüş Alanı: 53.60×28.60 mm

Çalışma Sıcaklığı: -10°C ila 60°C

Depolama Sıcaklığı: -20°C ila 70°C

Bağlantı: COG + FPC

Ek teknik bilgiye mi ihtiyacınız var? FPC konektör pin diyagramları veya özel LCD düzen tasarımı mı gerekiyor? Yardım için teknik ekibimizle iletişime geçin.

Ürün Modelleri

GY12864-1876W: Beyaz arkadan aydınlatmalı Pozitif LCD
GY12864-1876B: Mavi arkadan aydınlatmalı Pozitif LCD

Ürün Resimleri

İlgili LCD Ürünleri

1.7 İnç 128×64 COG LCD: PCB Kartlı, FSTN Pozitif LCD Ekran, COB LCD 14pin UC1701 Sürücü IC, SPI arayüzü
2.76 İnç 19264 LCD: FSTN Pozitif/Negatif LCD Ekran, COG LCD 24 pin UC1604 Sürücü IC, SPI arayüzü
2.7 İnç 12864 LCD: FSTN Pozitif/Negatif LCD Ekran, COG LCD 24 pin UC1604 Sürücü IC, Mavi veya Beyaz arkadan aydınlatma
1.46 İnç Küçük Boyutlu Ekran: 128×64 nokta matris Grafik LCD, FSTN COG 14 pin konektör, Siyah beyaz Monokrom LCD Ekran

Sipariş & Destek

Ödeme Koşulları

T/T, Western Union, Paypal. Lütfen ödeme yapmadan önce bizimle iletişime geçin.

Teslimat Seçenekleri

Ödeme onayından sonraki 3 iş günü içinde gönderilir.
DHL/UPS/FedEx/TNT: 2-5 iş günü
EMS: 7-10 iş günü
CPAM/HKPAM: 10-30 iş günü

Paketleme

Anti-statik çanta veya Baloncuklu poşet (numuneler için)
Plastik palet
Karton kutu

Teknik özellikler, özel gereksinimler veya toplu fiyatlandırma için, bugün LCD uzmanlarımızla iletişime geçin.
