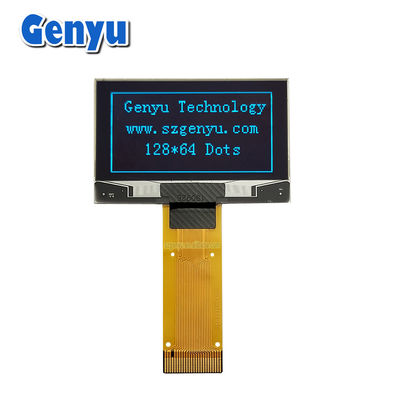

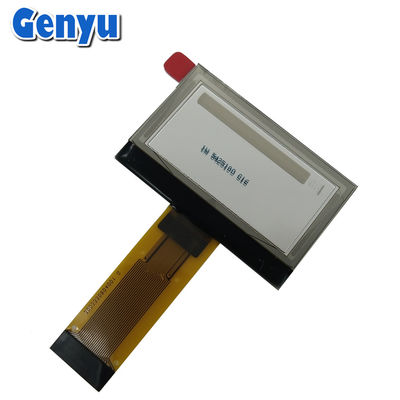

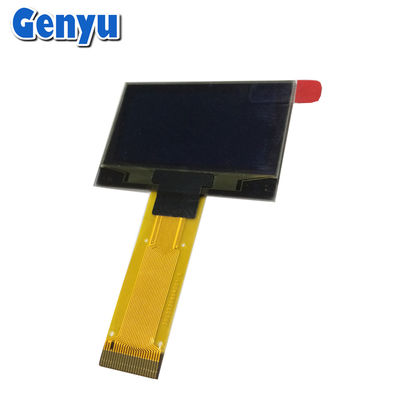

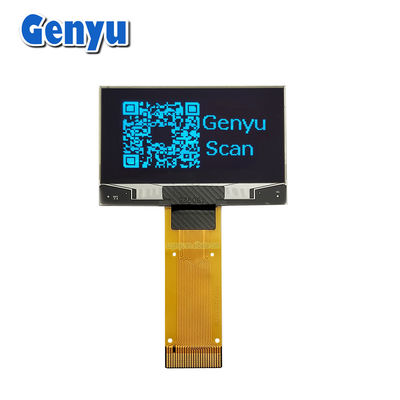

Serial Interface 1.54 Inch OLED Display Panel Mavi Renkli 128x64 Dots 24PIN

Serial Interface 1.54 Inch OLED Display Panel Mavi Renkli 128x64 Dots 24PIN

Marka Adı:	Genyu
Model Numarası:	GY12864-48
Adedi:	100 parça
fiyat:	Pazarlık edilebilir
Ödeme Şartları:	T/T, Paypal, Western Union, MoneyGram, Kredi Kartı
Tedarik Yeteneği:	150K adet/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

RoHS, ISO9001: 2015

Panel Boyutu:

1,54 inç (diyagonal)

Karar:

128*64 nokta

Renk Göster:

Mavi

Sürücü IC:

SPD0301ZD

FPC:

24pin

Ambalaj bilgileri:

Anti-plastik tepsiler ve karton kutular

Yetenek temini:

150K adet/Ay

Vurgulamak:

1.54 inçlik OLED Ekran Paneli

Seri Arayüzü 1.54 Inch OLED Ekranı

OLED Ekran Paneli 128x64

Ürün Tanımı

1.54 inç OLED Ekran Paneli Mavi Renk 128x64 Nokta 24PIN Seriel Arayüzü ile

Bu1.54 inçlik OLED SPD0301ekran küçük, tek renkli veya renkli bir OLED ekranıdır.SPD0301Genellikle yerleşik sistemlerde, akıllı saatlerde, fitness izleyicilerinde ve kompakt, düşük güçlü bir ekrana ihtiyaç duyan diğer taşınabilir cihazlarda kullanılır.

SPD0301 Denetleyici Özet:

BuSPD0301her ikisini de destekleyen bir OLED sürücü/kontrolördür.tek renkliveOLED rengiGenellikle küçük, düşük güçli uygulamalarda kullanılır.SPIBir mikrodenetle iletişim kurmak için (ve potansiyel olarak I2C) arayüzler.

Bu arada,SPD0301OLED kontrol cihazı diğer OLED kontrol cihazları kadar yaygın değildir.SSD1306, Arduino ve diğer mikro denetleyicilerle kullanmak için bazı kütüphanelerde hala yaygın olarak desteklenmektedir.

Ayrıntılı parametreler:

1	Marka Adı	Genyu
2	Model Numarası	GY12864-48
3	Ekran Kipi	OLED ((Organic Light Emitting Diode)
4	Renk	Mavi
5	Boyut	1.54 inç.
6	Nokta Matrisi	128*64 piksel
7	Modül Boyutu	42.04 ((W) x27.22 ((H) x1.41 ((D) mm
8	Görünüm Alanı	37.052 (W) x 19.516 ((H)mm
9	Etkin Alan	35.052 ((W) x17.516 ((H)mm
10	Nokta Boyutu	0.254 ((W) * 0.254 ((H) mm
11	Dot Pitch	0.274 ((W) * 0.274 ((H) mm
12	Sürücü IC	SPD0301ZD
13	Arayüz	6800/8080 arayüzü, 4 tel seri arayüzü, I2C
14	FPC konektörü	24PIN, soket tipi
15	FPC Pitch	0.5 mm
16	Sürücü Yöntemleri	VDD=1.65V~3.3V, Vin=11.5~12.5V
17	Görme açısı	160°

Serial Interface 1.54 Inch OLED Display Panel Mavi Renkli 128x64 Dots 24PIN 0

OLED Ekranları (0.42 inç~3.12 inç ):

Özellikle 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", ve 3.12" gibi küçük ve orta boyutlu OLED ekranlar geliştiriyoruz.

FPC, Arayüz, Dokunmatik Panel ve PCB kartını taleplerinize göre özelleştirebiliriz.

Serial Interface 1.54 Inch OLED Display Panel Mavi Renkli 128x64 Dots 24PIN 1

1,54 inçlik OLED SPD0301 (SPI Arayüzü) için Pinout:

Tipik bir pinout1.54 inçlik SPD0301 OLED ekranıKullanımıSPIArayüz aşağıdaki gibi görünebilir:

VCC: Güç kaynağı (genellikle3.3Vya da5V)
GNDYer.
CS (Çip Seçimi): SPI çip seçme iğnesi.
SCK (Seriyel Saat)S.P.I. saatini.
SDI (MOSI): Master Out Slave In (SPI veri girişi pin).
DC (Veriler/Komut): Veriler ve komutları ayırt etmek için kullanılan veri/komut düğmesi.
RES (Yeniden Başlatma): Ekran için iğneyi sıfırla.
VCCGüç kaynağı.
GND- Yerleme düğmesi.

Sık Sorulan Sorular

1S: Hangi ürünleri sağlayabilirsiniz?

A. 1) Özel segmentli LCD Ekran;

2) Tek renkli Grafik/Punt Matris LCD Ekran Modülleri;

3)Mikro OLED Ekran Modülleri;

4) Renkli TFT LCD Ekran Panelleri;

5) LED arka lambalar.

2S: Fabrikanız nerede?

A.Ofisimiz Shenzhen, Guangdong'da ve fabrikamız Jiangxi Eyaletinde.

3S: Ücretsiz bir örnek sunacak mısınız?

A: İlk işbirliği için, numuneler ücretlendirilir ve miktar toplu sipariş aşamasında iade edilir.

4S: Teslimat süresi nedir?

A: Küçük siparişler için: 7-15 gün. Toplu üretim için: 25-30 gün.

5. S: OLED ekranları için daha düşük bir fiyat alabilir miyim?

A: Evet, daha büyük/büyük miktarlarda sipariş verildiğinde daha ucuz fiyat.

6S: Ürünlerin kalitesini nasıl kontrol ediyorsunuz?

A: Tüm ürünler gönderilmeden önce %100 denetlenmiştir.
