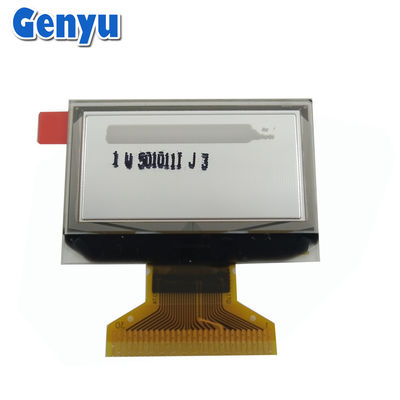

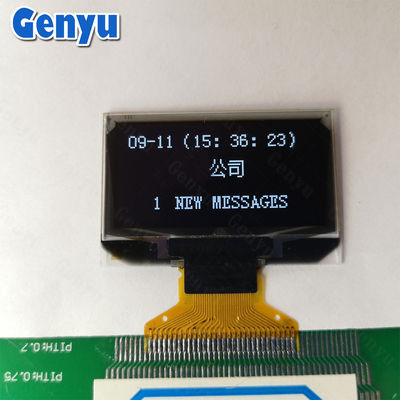

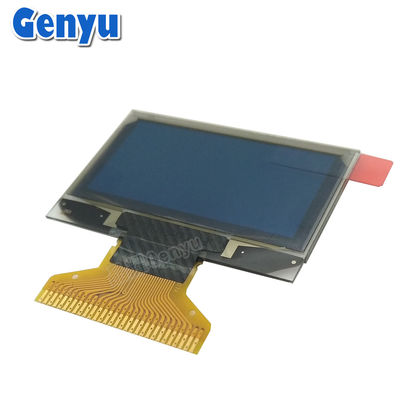

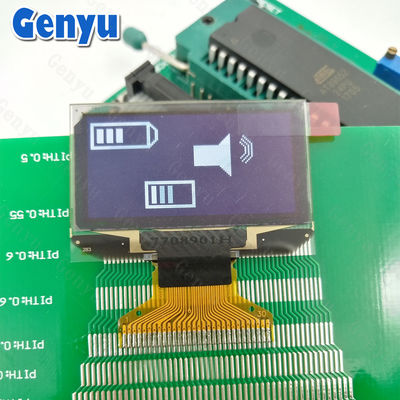

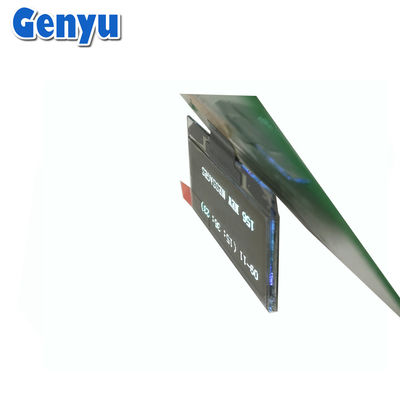

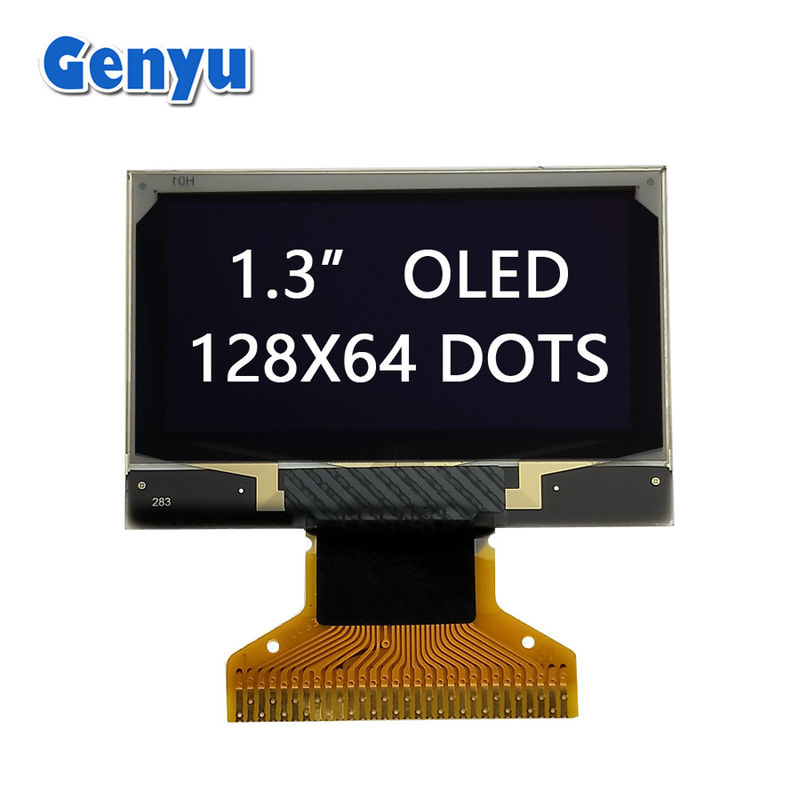

Yüksek Kontrastlı 1.3 Inch OLED Ekran 128x64 Nokta SH1106 30PIN Lehimleme FPC

Yüksek Kontrastlı 1.3 Inch OLED Ekran 128x64 Nokta SH1106 30PIN Lehimleme FPC

Marka Adı:	Genyu
Model Numarası:	GY12864-18
Adedi:	100 parça
fiyat:	Pazarlık edilebilir
Ödeme Şartları:	T/T, Paypal, Western Union, MoneyGram, Kredi Kartı
Tedarik Yeteneği:	150K adet/Ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

RoHS, ISO9001: 2015

Panel Boyutu:

1,3 inç (diyagonal)

Karar:

128*64 nokta

Renk Göster:

Beyaz

Sürücü IC:

SH1106

FPC:

30pin, lehimleme

Ambalaj bilgileri:

Anti-plastik tepsiler ve karton kutular

Yetenek temini:

150K adet/Ay

Vurgulamak:

Yüksek Kontrastlı 1.3 Inch OLED Ekranı

Yüksek Kontrastlı OLED Ekran 128x64

1.3 inç OLED ekran 30PIN

Ürün Tanımı

1.3 inç OLED Ekran Beyaz Renk 128x64 Nokta SH1106 30PIN Lehimleme FPC

Ana özellikler:

Ekran BoyutuÇember açısından 1.3 inç.
KararTipik olarak:128x64 piksel(monokrom), ancak daha yüksek çözünürlükler (örneğin, 128x128 veya 256x128), özellikle renkli sürümler için mümkündür.
Renk: Monokrom (siyah ve beyaz) en yaygındır, ancak renk varyantları da vardır (genellikle RGB, bazen daha yüksek çözünürlükte).
Teknoloji: OLED (Organic Light Emitting Diode), yüksek kontrast, düşük güç tüketimi ve geniş görüntüleme açıları sağlar.
Parlaklık: OLED'ler genellikle LCD'lere kıyasla daha yüksek parlaklığa ve kontrasta sahiptir ve siyah seviyeler daha düşüktür.Gerçek siyahÇünkü bireysel pikseller doğrudan ışık yayar.
Arayüzler: GenellikleI2CveSPIarabirimleri,I2CKolay kablolama için daha yaygın.

Ayrıntılı parametreler:

1	Marka Adı	Genyu
2	Model Numarası	GY12864-18
3	Ekran Kipi	OLED ((Organic Light Emitting Diode)
4	Renk	Beyaz
5	Boyut	1.3 inç
6	Nokta Matrisi	128*64 piksel
7	Modül Boyutu	34.5 ((W) x23.0 ((H) x1.427 ((D) mm
8	Görünüm Alanı	31.42 (W) x 16.7 ((H)mm
9	Etkin Alan	29.42 ((W) x14.7 ((H)mm
10	Nokta Boyutu	0.21 ((W) * 0.21 ((H) mm
11	Dot Pitch	0.23 ((W) * 0.23 ((H) mm
12	Sürücü IC	SH1106G
13	Arayüz	6800/8080 arayüzü, 4 tel seri arayüzü, I2C
14	FPC konektörü	30PIN, lehim
15	Voltaj	VDD=1.65 ~ 3.3V, Vin=3.5 ~ 4.2V
16	Görme açısı	160°

Yüksek Kontrastlı 1.3 Inch OLED Ekran 128x64 Nokta SH1106 30PIN Lehimleme FPC 0

OLED Ekranları (0.42 inç~3.12 inç ):

Özellikle 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", ve 3.12" gibi küçük ve orta boyutlu OLED ekranlar geliştiriyoruz.

FPC, Arayüz, Dokunmatik Panel ve PCB kartını taleplerinize göre özelleştirebiliriz.

Güç Konusunda:

Çoğu 1.3 inçlik OLED ekranı her ikisinde de çalışabilir3.3Vya da5VAncak, eğer bir mikrodene kontrolör kullanıyorsanızESP32, OLED ekranını gereksinimlerine uygun bir voltajla güçlendirmeyi unutmayın (bazı ekranlar için 3,3V).

1.3 inçlik ekranlar için yaygın OLED Kontrolör IC'leri:

SSD1306: 128x64 çözünürlüğü olan 1.3 inçlik OLED ekranlarda kullanılan en yaygın denetleyicilerden biridir.
SSD1327: Özellikle daha yüksek çözünürlüklü veya renkli OLED'ler için benzer ekranlarda kullanılan başka bir popüler kontrolör.
SH1106/SH1107: Aynı veya benzer form faktörü ve çözünürlüğü olan bazı ekranlarda bulunur.

1.3 inçlik OLED ekran için Pinout (I2C sürümü):

Eğer I2C versiyonunu kullanıyorsanız1.3 inçlik OLED ekran(bir denetleyici gibi)SSD1306ya daSSD1327), tipik olarak şu şekildedir:

VCC: Güç kaynağı (genellikle 3.3V veya 5V).
GNDYer.
SCLSerial Clock Line (I2C).
SDASerial Data Line (I2C).
RES (Yeniden Başlatma): Reset pin (I2C için isteğe bağlı).
DC (Veriler/Komut): Veri/Komut Pin (SPI için kullanılır, genellikle I2C için yere bağlanır).

Sık Sorulan Sorular

1S: Hangi ürünleri sağlayabilirsiniz?

A. 1) Özel segmentli LCD Ekran;

2) Tek renkli Grafik/Punt Matris LCD Ekran Modülleri;

3)Mikro OLED Ekran Modülleri;

4) Renkli TFT LCD Ekran Panelleri;

5) LED arka lambalar.

2S: Fabrikanız nerede?

A.Ofisimiz Shenzhen, Guangdong'da ve fabrikamız Jiangxi Eyaletinde.

3S: Ücretsiz bir örnek sunacak mısınız?

A: İlk işbirliği için, numuneler ücretlendirilir ve miktar toplu sipariş aşamasında iade edilir.

4S: Teslimat süresi nedir?

A: Küçük siparişler için: 7-15 gün. Toplu üretim için: 25-30 gün.

5. S: OLED ekranları için daha düşük bir fiyat alabilir miyim?

A: Evet, daha büyük/büyük miktarlarda sipariş verildiğinde daha ucuz fiyat.

6S: Ürünlerin kalitesini nasıl kontrol ediyorsunuz?

A: Tüm ürünler gönderilmeden önce %100 denetlenmiştir.
