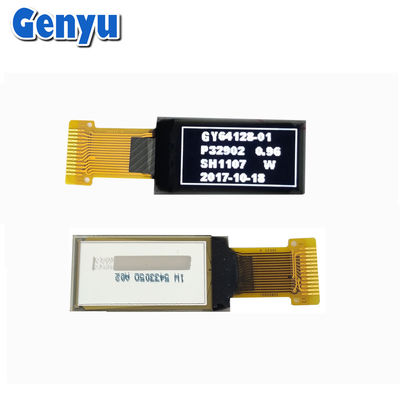

Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC

Adı

Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC

Marka Adı: Genyu
Model Numarası: GY64128-01
Adedi: 100 parça
fiyat: Pazarlık edilebilir
Ödeme Şartları: T/T, Paypal, Western Union, MoneyGram, Kredi Kartı
Tedarik Yeteneği: 150K adet/Ay
Ayrıntılı Bilgiler
Ürün Tanımı
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Sertifika:
RoHS, ISO9001: 2015
Panel Boyutu:
0,96 inç (diyagonal)
Karar:
128*64 nokta
Renk Göster:
Beyaz
Sürücü IC:
SH1107
FPC:
13pin, lehimleme
Ambalaj bilgileri:
Anti-plastik tepsiler ve karton kutular
Yetenek temini:
150K adet/Ay
Vurgulamak:

Dikey 0.96 Inch OLED Ekranı

,

Dikey 0

,

96 OLED ekran modülü

Ürün Tanımı

0.96 inç OLED Ekran Dikey Tipi Beyaz 128x64 Nokta SH1107 13PIN Lehimleme FPC



A0.96 inçlik OLEDile görüntüleSH1107sürücü, genellikle mikrodenetleyici projelerinde kullanılan başka bir popüler küçük OLED ekranıdır.SSD1306, ancak iletişim ve ekran işleme bakımından bazı farklılıklara sahiptir.





0,96 inçlik OLED'in (SH1107) Ana Özellikleri:



  • Sürücü IC:SH1107Ekranı çalıştıran denetleyici.
  • KararTipik olarak:128x64 piksel.
  • Ekran Tipi: Monocrom (siyah ve beyaz) OLED.
  • BoyutÇizgiden 0.96 inç.
  • İletişim ProtokolüTipik olarak kullanılır:I2Cya daSPIİletişim için, ancak I2C daha yaygındır.
  • Arayüz: SH1107 her ikisiyle de uyumludurI2CveSPIarayüzleri, amaI2CDaha küçük projelerde daha yaygın olarak kullanılır.



Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC 0







Ayrıntılı parametreler:



1 Marka Adı Genyu
2 Model Numarası GY64128-01
3 Ekran Kipi OLED ((Organic Light Emitting Diode)
4 Renk Beyaz
5 Boyut 0.96 inç.
6 Nokta Matrisi 64*128 piksel
7 Modül Boyutu
14.0 ((W) x28.0 ((H) x1.227 ((D) mm
8 Görünüm Alanı
11.86 (W) x 22.74 ((H) mm
9 Etkin Alan
10.86 (W) x 21.74 ((H)mm
10 Nokta Boyutu 0.15 ((W) * 0.15 ((H) mm
11 Dot Pitch 0.17(W) *0.17(H) mm
12 Sürücü IC SH1107
13 Arayüz Dört telli seri, I2C
14 FPC konektörü 13PIN, lehimleme
15 Voltaj VDD=1.65~3.3V, Vin=8.5~9.5V
16 Görme açısı 160°

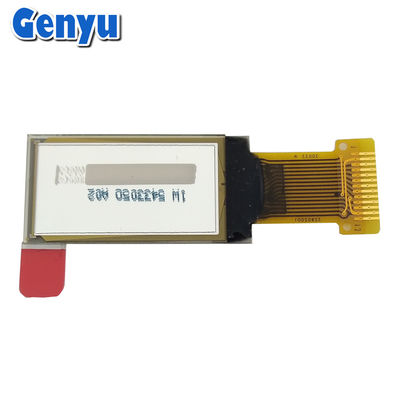

Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC 1

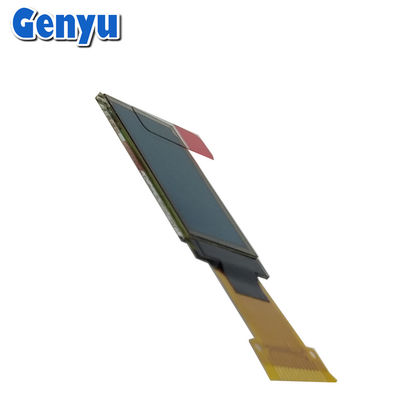

Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC 2

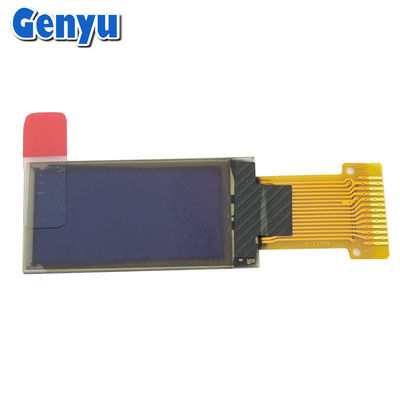

Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC 3







OLED Ekranları (0.42 inç~3.12 inç ):



Özellikle 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", ve 3.12" gibi küçük ve orta boyutlu OLED ekranlar geliştiriyoruz.

FPC, Arayüz, Dokunmatik Panel ve PCB kartını taleplerinize göre özelleştirebiliriz.



SH1107'nin Diğer Denetleyicilere Karşı Avantajları:



  • Daha Yüksek Uyumluluk: SSD1306 daha yaygın olsa da, SH1107 de iyi desteklenir ve bellek adresleme veya özel görüntüleme işlevlerinin gerekli olduğu küçük cihazlarda iyi çalışır.

  • Daha Gelişmiş Özellikler: SH1107, bellek işleme ve sürücü yetenekleri nedeniyle daha iyi grafik yetenekleri ve karmaşık ekranların daha verimli bir şekilde işlenmesini sağlayabilir.

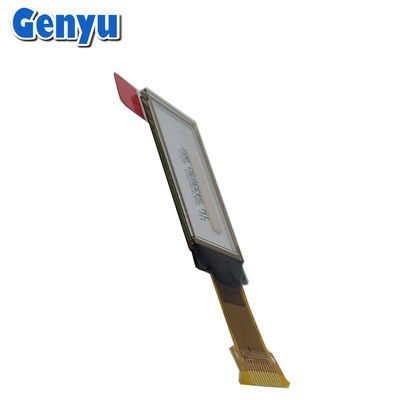

Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC 4




SH1107 ve SSD1306 arasındaki farklar:



  • Konuşmak: SH1107'nin birFarklı bellek adreslemeSSD1306 ile karşılaştırıldığında, bu SSD1306 için tasarlanmış kütüphanelerle doğrudan uyumlu olmayabilir (çok sayıda kütüphane her ikisiyle de çalışsa da).

  • Arayüz Kontrolü: SH1107'nin birbiraz farklı başlatma dizisive kontrol komutları SSD1306'dan daha fazla, bu yüzden özel kitaplıklar veya yapılandırmalar gereklidir.



SH1107 OLED (I2C sürümü) için çıkış:



Eğer kullanıyorsanız0.96 inç SH1107 OLEDI2C iletişimine sahip bir ekran, ortak pinler şunlardır:

  1. VCC: Güç kaynağı (tipik olarak 3.3V veya 5V).

  2. GNDYer.

  3. SCLSerial Clock Line (I2C).

  4. SDASerial Data Line (I2C).

  5. RES (Yeniden Başlatma): Reset pin (I2C için isteğe bağlı, genellikle I2C için düşük bağlanmıştır).

  6. DC (Veriler/Komut): Veri/Komut Pin (SPI için kullanılır, tipik olarak I2C için düşük bağlanır).



Dikey Tip 0.96 Inch OLED Ekran 128x64 Nokta SH1107 13PIN Lehimleme FPC 5





Sık Sorulan Sorular
1S: Hangi ürünleri sağlayabilirsiniz?

A. 1) Özel segmentli LCD Ekran;

2) Tek renkli Grafik/Punt Matris LCD Ekran Modülleri;

3)Mikro OLED Ekran Modülleri;

4) Renkli TFT LCD Ekran Panelleri;

5) LED arka lambalar.



2S: Fabrikanız nerede?

A.Ofisimiz Shenzhen, Guangdong'da ve fabrikamız Jiangxi Eyaletinde.

3S: Ücretsiz bir örnek sunacak mısınız?
A: İlk işbirliği için, numuneler ücretlendirilir ve miktar toplu sipariş aşamasında iade edilir.

4S: Teslimat süresi nedir?
A: Küçük siparişler için: 7-15 gün. Toplu üretim için: 25-30 gün.

5. S: OLED ekranları için daha düşük bir fiyat alabilir miyim?

A: Evet, daha büyük/büyük miktarlarda sipariş verildiğinde daha ucuz fiyat.



6S: Ürünlerin kalitesini nasıl kontrol ediyorsunuz?

A: Tüm ürünler gönderilmeden önce %100 denetlenmiştir.
