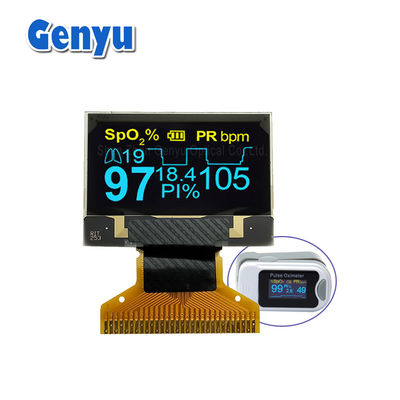

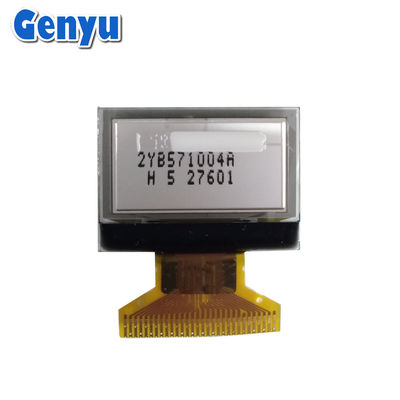

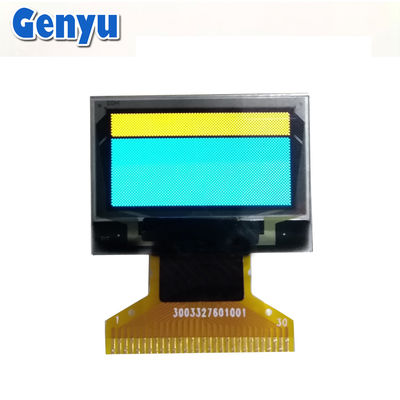

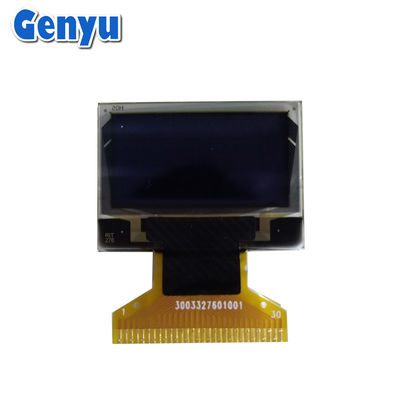

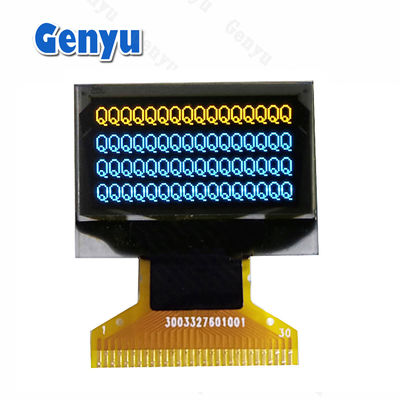

128x64 0,96 Inch OLED Ekranı İki Renkli SSD1306 30PIN Seriel Arayüzü

0.96 inç OLED Ekran İki renkli 128x64 çözünürlük SSD1306 30PIN Seriel Arayüzü

Elektriksel özellikler:

• Arayüz:

  • Modüle bağlı olarak I2C (2 tel) veya SPI (4 tel) (satın almadan önce kontrol edin).

  • I2C arayüzü iletişim için iki pin (SCL ve SDA) kullanırken, SPI daha fazla (MOSI, MISO, SCK ve CS) kullanır.

• Güç kaynağı: 3.3V'den 5V'ye.

• Mevcut Tüketim:

  • Normalde, tam parlaklıkta 20-30mA.

  • Elektrik tüketimi, daha düşük parlaklık veya siyah ekranlarla önemli ölçüde azalır (çünkü OLED kendiliğinden yayılır).

Görüntüleme Özellikleri:

• Kontrast oranıMükemmel, gerçek siyahlarla çünkü OLED pikselleri tamamen kapatılabilir.

• Yenilenme Hızı: Pürüzsüz metin ve basit grafikler için yeterince hızlı ( ~ 60Hz veya daha yüksek tazeleme oranları tipiktir).

• Yazı Tipi Rendering: Küçük boyutlarda metin görüntülemek için mükemmel ve temel piksel grafiklerini destekleyebilir.

• Yanıt ZamanıHızlı tepki süreleri, hareket bulanıklığı yok.

Ayrıntılı parametreler:

OLED Ekranları (0.42 inç~3.12 inç ):

Özellikle 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", ve 3.12" gibi küçük ve orta boyutlu OLED ekranlar geliştiriyoruz.

Pinout (I2C için):

A için ortak bir işaret.0.96 inç SSD1306 OLED (I2C)gösterim:

1. VCC: Güç kaynağı (3.3V veya 5V sisteminize bağlı olarak).

2. GNDYer.

3. SCLSerial Clock Line (I2C iletişimi için).

4. SDA: Seri Veri Hattı (I2C iletişim için).

5. RES: Yeniden ayarlama (modüle bağlı olarak isteğe bağlıdır).

6. DC: Data/Command (gönderilen verilerin bir komut veya görüntüleme verisi olup olmadığını belirtmek için kullanılır).

7. CS: Chip Select (SPI arayüzü için kullanılır, I2C için gerekmez).

SPI için de ihtiyacınız var.MOSI,SCK, veCS.
