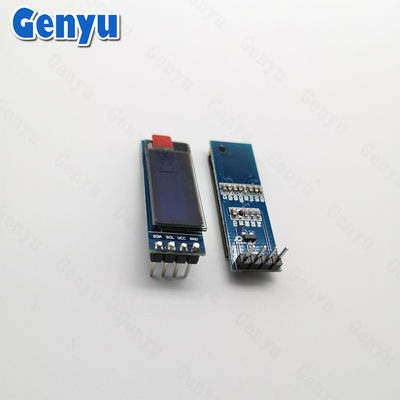

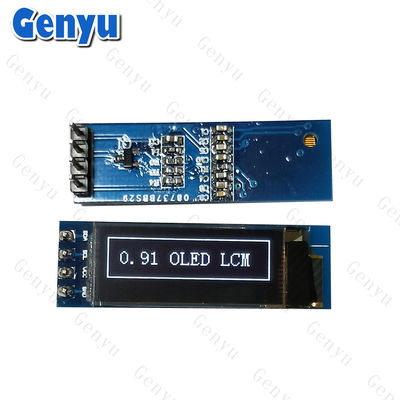

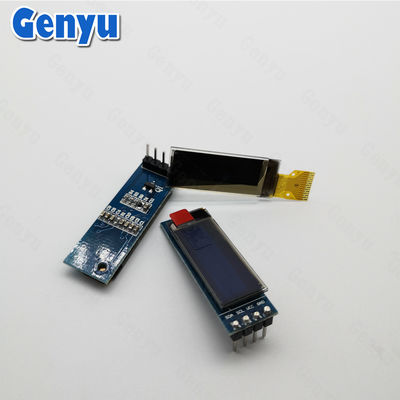

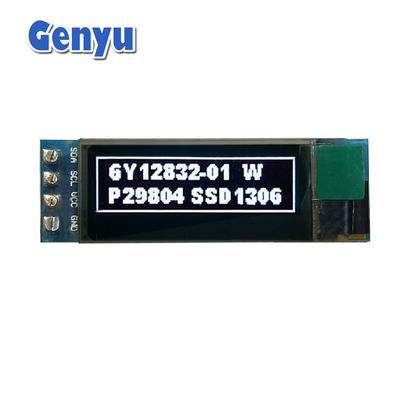

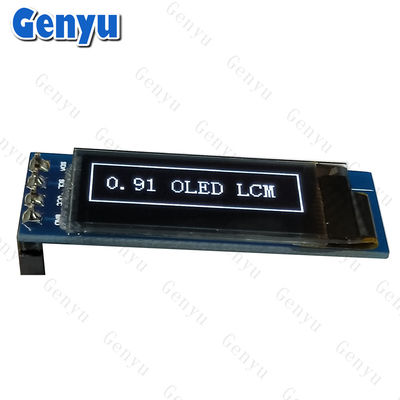

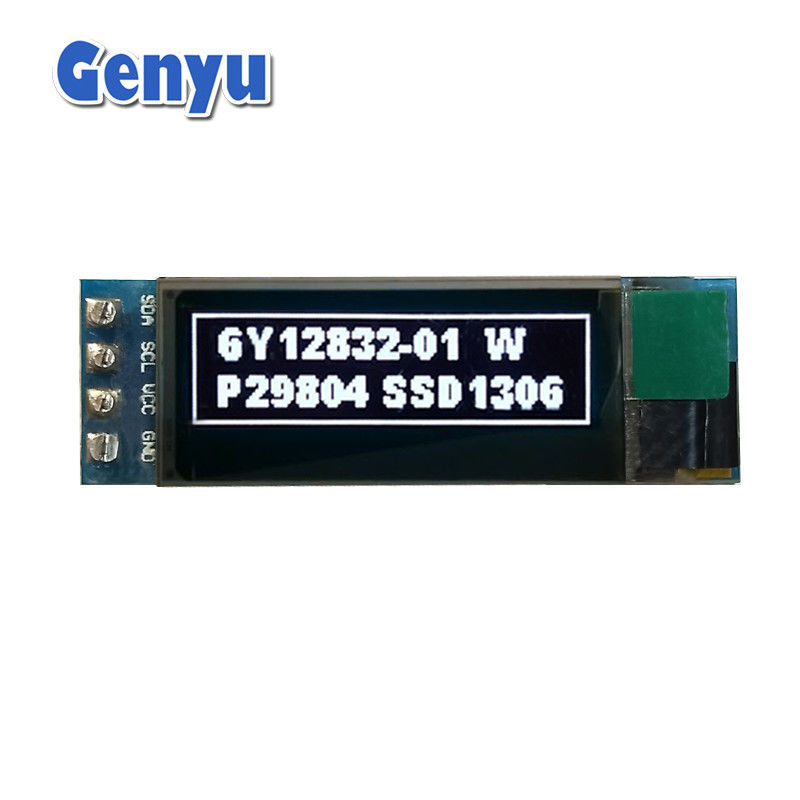

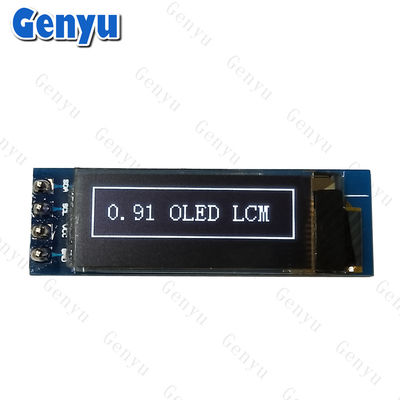

Beyaz 0.91 Inç OLED Ekran Modülü 128x32 Nokta SSD1306 4PIN I2C Arayüzü

0.91 inç OLED Ekran Modülü Beyaz 128x32 Nokta SSD1306 4PIN I2C Arayüzü

Ortak özellikler:

1. Ekran Boyutu:

   • Çapraz Boyut0.91 inç.

   • Karar:128x32Pikseller, daha küçük ekranlar için en yaygın.

2. OLED Tipi:Tek renkli: Çoğu 0.91 inçlik OLED ekrantek renkli(genellikle beyaz, mavi veya sarı), yani siyah bir arka plana karşı bir renk gösterir

3. Arayüz:

   • I2C: Çoğu 0.91 inçlik OLED modülüI2Cİletişim için yalnızca iki veri hattı gerektiren arayüz (SDAveriler için veSCLI2C, daha basit kablolama ve daha yavaş iletişim hızları için uygundur.

   • SPI: Bazı 0.91 inçlik OLED modülleri de destekleyebilirSPI(Serial Peripheral Interface), daha hızlı veri aktarımına izin verir, ancak ek kablolama gerektirir.

4. Sürücü IC:SSD1306: Bu en popüler OLED denetleyici biridir, yaygın olarak 0.91 inç modülleri kullanılır

5. Güç kaynağı:OLED ekranları nispetendüşük güçGeleneksel LCD'lere kıyasla, arka ışık gerektirmedikleri için her piksel kendi ışığını yayar.3.3Vya da5V(modele bağlı olarak) çalıştırmak için.

6. PCB Montajı:Sert PCBDiğerleri sert bir PCB ile birlikte gelir.gömülüya dasabitEl cihazları, sensörler ve aletler gibi uygulamalar.

Ayrıntılı özellikler:

OLED Ekranları (0.42 inç~3.12 inç ):

Özellikle 0.42", 0.49", 0.66", 0.78", 0.87", 0.91", 0.96", 1.12", 1.21", 1.3", 1.5", 1.54", 1.92", 2.08", 2.23", 2.42", 2.7", ve 3.12" gibi küçük ve orta boyutlu OLED ekranlar geliştiriyoruz.

Arduino ile 0.91 inçlik bir OLED PCB nasıl kullanılır:

Bir 0.91 inçlik OLED ekranı birArduino(veya başka bir mikrodenetleyici), aşağıdaki temel adımları izleyin:

1.Ekranın Kablolaması:

• I2C Arayüzü (En Yaygın):

  • VCCArduino'daki 3.3V veya 5V düğmesine (ekran özelliklerine bağlı olarak).

  • GNDArduino'daki yere (GND) pin.

  • SCLArduino'nun SCL pinine.

  • SDAArduino'daki SDA pinine.

• SPI Arayüzü(Uygulanabilirse):

  • VCCArduino'daki 3.3V veya 5V iğneye.

  • GNDGND pinine.

  • SCK(Serial Clock) Arduino'daki SCK düğmesine.

  • MOSI(Master Out Slave In) Arduino'daki MOSI düğmesine.

  • CS(Chip Select) Arduino'daki herhangi bir dijital pencereye (örneğin, pin 10).
