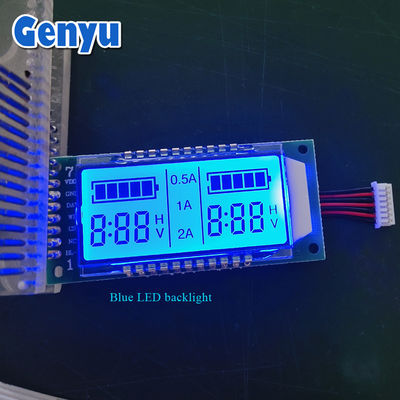

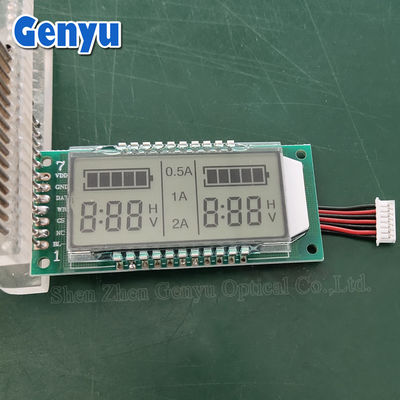

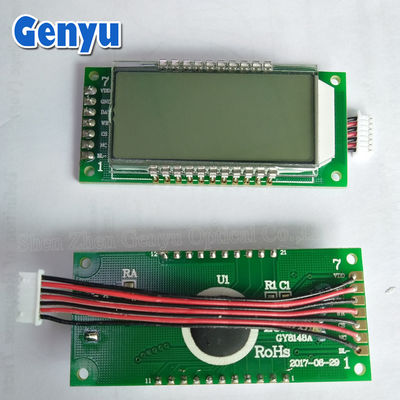

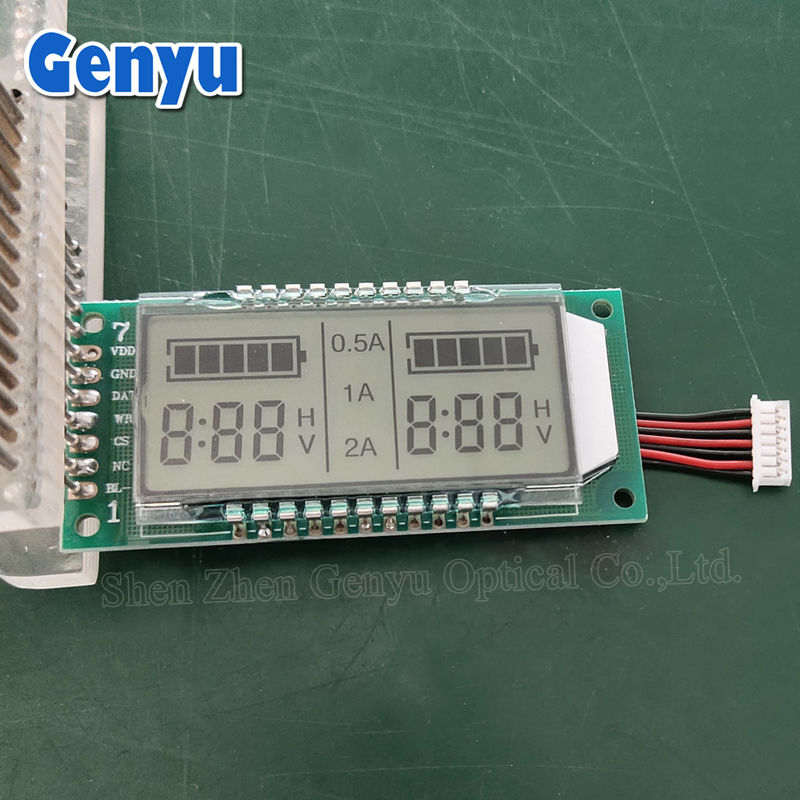

Özelleştirme Bölüm LCD Modülleri TN 6 basamaklı LCD Ekran Mavi arka ışık

TN segmentli LCD nedir?

• Asegmentli LCDstatik içeriği göstermek için açılabilen veya kapatılabilen önceden tanımlanmış şekiller veya "segmentler" kullanır (örneğin, "8:88" gösteren bir dijital saat).
• Dönmüş Nematik (TN)Sıvı kristallerin iki katman cam arasında 90° büküldüğü bir sıvı kristal teknolojisidir.Voltaj uygulanması kristallerin çözülmesine neden olur ve ışık miktarını kontrol eder.

TN Bölünmüş LCD'nin Ana Özellikleri

1. Basit İşlem:

   • Bölümler bireysel olarak kontrol edilir, bu da tasarımı kolaylaştırır.
   • Tipik olarak birpasif matrisYa da basit bir sürücü şeması.

2. Düşük Güç Tüketimi:

   • Minimal güç gerektirir, pil ile çalışan cihazlar için idealdir.

3. Ucuz Üretim:

   • Basitleştirilmiş tasarım, özellikle yüksek hacimli uygulamalar için üretimi ekonomik hale getirir.

4. Temel Performans:

   • Dinamik veya yüksek çözünürlüklü içerik yerine statik veya yavaş değişen ekranlar için optimize edilmiştir.

5. Sınırlı Görme Açıları:

   • Doğrudan ön taraftan en iyi şekilde görülür; görünüm eğri açılarda azalır.

Ayrıntılı parametreler:

TN, segmentli LCD'de nasıl çalışır?

1. Bölüm Tasarımı:
   • Her bölüm bir rakam veya sembol gibi bir şekle karşılık gelir.
2. Kontrol:
   • Bir denetleyici, belirli segmentlere "açık" (karanlık) veya "kapalı" (şeffaf) olarak açmak için voltaj uyguluyor.
3. Arka ışık veya yansıtıcı mod:
   • Işıklandırma için arka ışık kullanabilir veya çevresel ışığa bağlı olarak yansıtıcı modda çalışabilir.

TN segmentli LCD'nin uygulamalar:

1. Tüketici Elektronikleri:
   • Dijital saatler, hesap makineleri, mutfak aletleri (örneğin mikrodalga fırınları, fırınlar).
2. Endüstriyel cihazlar:
   • Ölçüm aletleri, sayaçlar ve temel kontrol panelleri.
3. Tıbbi Ekipman:
   • Glikoz ölçer, tansiyon ölçer ve termometre gibi cihazlar.
4. Otomobil Ekranları:
   • Yol sayıcıları ve yakıt göstergeleri gibi temel gösterge panosu elemanları.
