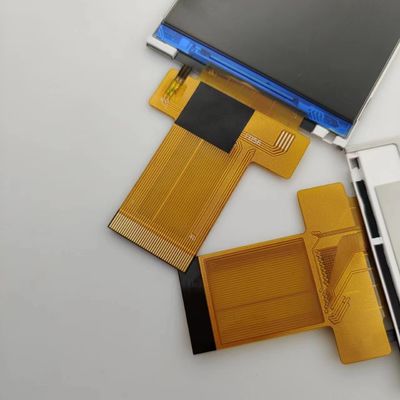

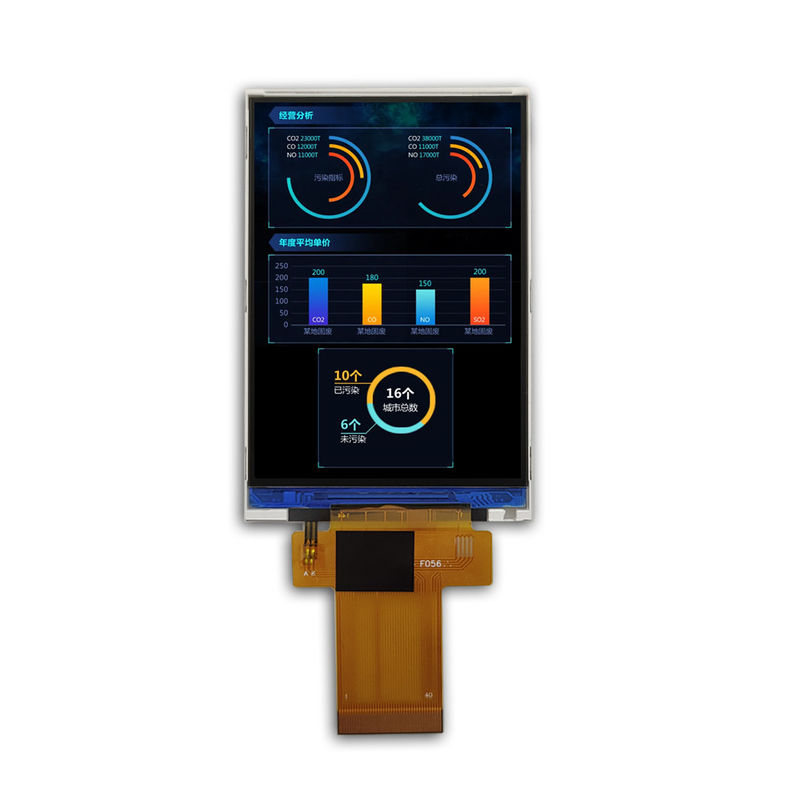

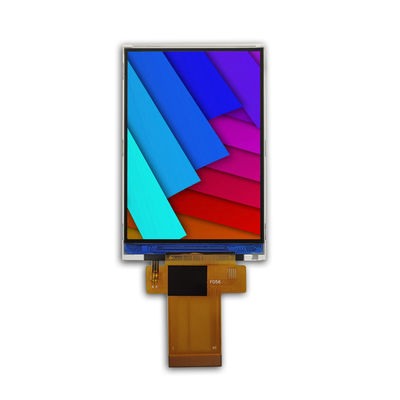

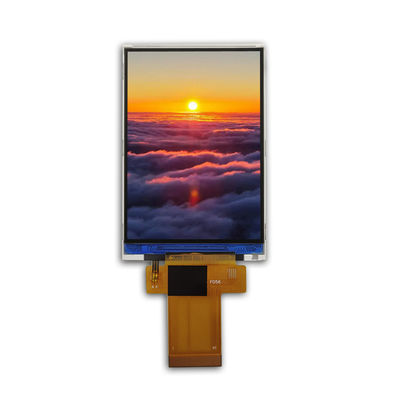

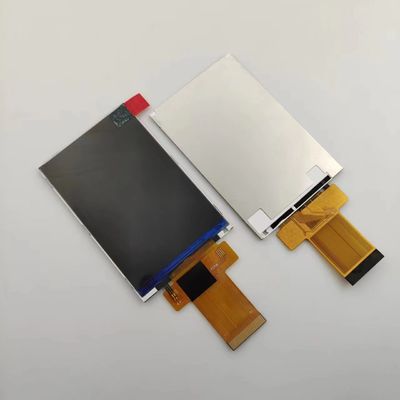

3.5 inç TFT LCD Modülü 320x480 ST7796 40 pin

3.5 inç TFT LCD Modülü 320x480 ST7796 40 pin

Marka Adı:	Genyu
Model Numarası:	GY-TFT035F056
Adedi:	1000 parça
fiyat:	Pazarlık edilebilir
Ödeme Şartları:	T/T, Paypal, Western Union, MoneyGram, Kredi Kartı
Tedarik Yeteneği:	300 bin adet/ay

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

RoHS, ISO9001: 2015

Panel Boyutu:

3,5 inç (diyagonal)

LCD çözünürlüğü:

320x480 nokta

Görme açısı:

saat 12

Sürücü IC:

ST7796U

Arabirim:

SPI/Paralel/RGB

FPC:

40PIN

Ambalaj bilgileri:

Anti-plastik tepsiler ve karton kutular

Yetenek temini:

300 bin adet/ay

Vurgulamak:

TFT LCD Modülü 40 pin

TFT LCD Modülü ST7796

Dokunma 3

Ürün Tanımı

3.5 inç TFT LCD Modülü 320x480 Noktalar ST7796 40pin Seriel Arayüz Dokunma Seçenek

3,5 inçlik bir TFT ekranının ana özellikleri:

Renk Derinliği:
- Bu görüntüler destek16.7 milyon renk(24-bit renk), yani canlı ve doğru görüntüler ve grafikler üretebilirler.
Dokunmatik ekran (Farklı):
- Birçok 3,5 inçlik TFT ekranı birdirenciya dakapasitif dokunmatik ekrankatman, kullanıcı etkileşimini dokunma yoluyla sağlar.Dirençli dokunuşbasınç duyarlı ve herhangi bir nesneyle çalışır (bir parmak, kalem veya eldiven dahil),kapasitif dokunuşdaha hassas ve çok dokunmatik jestleri destekler, ancak genellikle iletken girişi (parmak) gerektirir.
Arayüz:
- SPI (Serial Peripheral Interface): Çoğu 3,5 inçlik TFT ekran kullanımıSPIMikro denetleyici veya tek kartlı bilgisayarlarla iletişim içinArduinoveRaspberry PiSPI, paralel iletişimden daha az pin kullanır, bu da daha kompakt ve bağlanmasını kolaylaştırır.
- Paralel Arayüz: Bazı daha büyük TFT ekranları, daha hızlı veri aktarımı için paralel iletişim kullanır, ancak daha fazla I / O pencere gerektirir.

Temel parametreler:

Hayır, hayır.	BİLGİ	Özellikler
1	Ürün Adı	3.5 inçlik TFT LCD
2	LCD Tipi	Normalde Beyaz
3	Görme açısı	Saat 12'de.
4	Karar	320x480 nokta
5	Çalışma sıcaklığı	-20~+70°C
6	Depolama sıcaklığı	-30~+80°C
7	FPC konektörü	40PIN, ZIF tipi
8	Sürücü IC ((COG)	ST7796U
9	Arayüz	Seriel Arayüzler, SPI/ Paralel/ RGB
10	Arka ışık tipi	6 LED, Beyaz, 120mA
11	Çizelge Boyutu	54.66 ((H) * 82.94 ((V) * 2.25 ((D) mm
12	Etkin Alan	48.96(H)* 73.44 ((V) mm

3.5 inç TFT LCD Modülü 320x480 ST7796 40 pin 0

TFT Ekranları (0.42 inç~10.11 inç ):

Biz esas olarak küçük-orta boyutlu TFT LCD ekranları geliştiriyoruz, boyutları aşağıdaki gibi.

-- Dikey Tipi:0.85", 1.5", 1.69", 1.77", 1.83", 2.0", 2.2", 2.36", 2.4", 2.8", 2.95", 3.2", 3.5", 3.97", 4.3", 4.45", 4.3", 5.5", 7", 8".

---Yatay Tipi:0.42", 2.31", 3.5", 4.3", 5.0", 7.0", 10.1".

--- Çubuk Türü:0.96", 1.05", 1.06", 1.08", 1.12", 1.14", 1.42", 1.45", 1.47", 1.65", 1.99", 2.25", 2.79", 3.13", 10.11".

---Kavre Türü:1.3", 1.44", 1.54", 3.95".

--- yuvarlak şekil:0.71", 0.9", 0.99", 1.28", 1.32", 1.45", 1.46", 1.6", 2.1", 2.76", 3.54".

---RTP

--- CTP

---Arka ışık

FPC / Arka ışık / Dokunmatik Panel / Parlaklık / Arayüzü taleplerinize göre özelleştirebiliriz.

Pls bana gereksinimlerinizi bildirin ve bazı öneriler / seçenekler sunacağız.

3.5 inç TFT LCD Modülü 320x480 ST7796 40 pin 1

3,5 inçlik bir TFT ekranı Raspberry Pi'ye bağlamak:

Bir bağlantı için3.5 inçlik TFT ekranıbirRaspberry Pi, normaldeGPIO pinleriya daSPIekran için sürücüler yüklemeniz gerekebilir.

Raspberry Pi'yi Kurma Adımları:

Ekranı bağla- Evet.Raspberry PiGPIO pinleri veya SPI arayüzü ile, doğru çizim için ekranın veri sayfasını takip ederek.
Gerekli kitaplıkları yükle- Kurulması gerekebilir.Python kütüphaneleri- Evet.Yastık(resim işleme için) veRPi.GPIO(GPIO kontrolü için).
Sürücüleri yükleEkran denetleyicisine bağlı olarak, belirli sürücüler yüklemeniz veya bu ekranları destekleyen önceden yapılandırılmış Raspbian resimleri kullanmanız gerekebilir.
Kodunu yaz.İster statik görüntüler, ister metin, ister interaktif bir kullanıcı arayüzü uygulayın.
